Тема 2. Использование технических средств обучения и средств мультимедиа в учебном процессе
Проекционное оборудование.
Для проведения презентаций могут использоваться следующие технические средства:
Оверхед-проекторы.
Оверхед-проекторы (графопроектор, кодоскоп) - оптическое устройство, позволяющее проецировать на большой экран изображение с прозрачной пленки. Пленка изготавливается с помощью лазерного или струйного принтера, копировального аппарата или вручную цветными фломастерами. Изображение размещается на рабочем поле оверхеда, которое освещается (просвечивается) специальным источником света, а затем с помощью линзы Френеля проецируется на экран. Качество изображения на экране при прочих равных условиях проведения демонстрации зависит от величины светового потока, который для различных моделей составляет от 2000 до 10000 лм и выше. В зависимости от оптической схемы прохождения светового луча различают оверхед-проекторы, работающие в проходящем и в отражающем свете (зеркальные).
Первый оверхед-проектор был выпущен на рынок в 1944 году, и до настоящего времени проекторы этого типа являются самыми распространенными в государственных и коммерческих структурах, особенно в сфере образования. Многим из нас оверхед-проектор хорошо знаком - в прежнее время он назывался "кодоскоп".
У оверхед-проекторов есть три несомненных достоинства :
По весу и типу конструкции все модели можно разделить на группы:
Эпископ предназначен для отображения непрозрачных оригиналов: книг, журналов, фотографий, документов, небольших трехмерных объектов. К преимуществам эпископов следует отнести отсутствие необходимости в предварительной подготовке материалов для проекции.

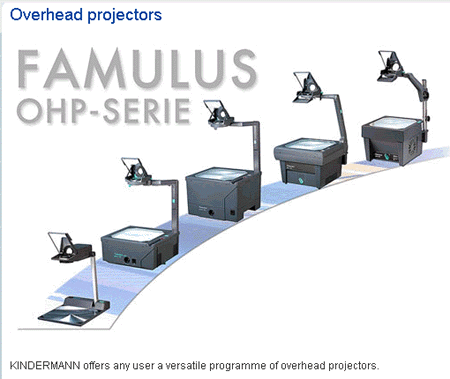

Серия проектор серии "Famulus"  |
Стационарный эпископ  Проецирует четкое, ясное изображение любого печатного материала в естественных цветах. Помимо этого, работает с прозрачными пленками и небольшими объемными предметами. Масса - 15 кг. |
портативные |
|
 Масса - 4,5 кг. |

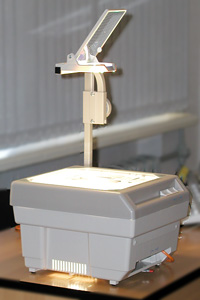

 Оверхед-проектор Quadra H1300 в сложенном виде один из самых компактных среди настольных моделей проекторов. Масса - 4,6 кг. |
||
Объектив оверхед-проектора может иметь 1-3 линзы. 3-х линзевые вариофокальные объективы позволяют избежать краевых искажений изображения, неизбежных у проекторов с однолинзевыми объективами. Для оверхед-проекторов характерен широкий угол развертки - изображение шириной 2 м получается уже с расстояния 2,5 м.
Модели также различаются световым потоком (яркостью), который зависит от мощности и типа лампы.
Галогенные лампы с нитью накаливания недороги, но имеют относительно небольшой срок службы (десятки часов). Как правило, в оверхед-проекторы с таким источником света устанавливаются сразу 2 лампы, а также специальный тумблер для переключения с перегоревшей лампы на запасную. Металлогалогенные лампы с дуговым разрядом дороже, имеют существенно большую светоотдачу при той же мощности и обеспечивают более чистый белый цвет. Они применяются в стационарных моделях с большим световым потоком. Срок службы таких ламп гораздо больше, чем галогенных (сотни и тысячи часов).
В настоящее время используются галогенные лампы мощностью от 250 до 400 Вт (световой поток 2000 – 3500Лм) и металлогалогенные лампы мощностью от 200 до 575 Вт (3000 – 10000 Лм).
Для постоянного проведения мероприятий в небольшом зале (30 – 40 м2) вполне подходит стационарная модель, имеющая световой поток от 2000 Лм.
Для большой аудитории (50- 80 м2) лучше использовать оверхед-проектор со световым потоком свыше 3400 Лм.
Для презентации в больших конференц-залах (1000 м2) необходим оверхед-проектор со световым потоком свыше 9000 Лм. Как правило, это модели, оснащенные металлогалогенной лампой мощностью 575 Вт.
8 золотых правил при работе с оверхед-проектором.
Оверхед-проектор - отличное средство поддержать внимание ваших слушателей с помощью красивых диаграмм и четкой графики.
Есть несколько проверенных правил, которые следует иметь в виду при использовании оверхед-проекторов и прозрачных пленок:
При печатании текста, используйте простой шрифт не менее 18 кегля. Более мелкий будет труден для чтения.
Сложите пленки в порядке их показа и проставьте в уголках номера, на случай их перемешивания.
Сделайте пометки в докладе, если вам нужно вернуться и повторно показать изображение.
Используйте цветные маркеры и цветной принтер, чтобы сделать изображения привлекательными.
Постарайтесь поменьше поворачиваться спиной к вашим слушателям: никто особенно не хочет напрягаться, чтобы слышать, что вы там бубните во время включения проектора.
Захватите дополнительные шнуры и запасную лампочку, предварительно выяснив, как ее заменить.
Придумайте устные вставки, если вам придется заниматься заменой лампы.
Помните, что использование оверхед-проектора требует от вас активности и даже некоторого изящества.
Мультимедийные проекторы.
Мультимедийные проекторы – универсальные приборы, которые дают возможность демонстрировать презентации, просматривать видео-кассеты и DVD-диски, работать с любыми другими источниками изображения, например, с телевидением, в тм числе с кабельным и с спутниковым. К проектору можно подключить компьютер, документ-камеру или систему видео-наблюдения.
 |
LCD/2600 ANSI-лм/SVGA/500:1/2000 ч/5.9 кг Переносной SVGA-проектор для работы на аудиторию до 200 человек с великолепными возможностями: технологиями sRGB, Natural Color Matrix и 3D гамма-коррекцией для идеальной цветопередачи. Проектор отличается очень низким уровнем вентиляционного шума. Предусмотрена возможность назначения программируемой заставки, отображаемой при включении. Проектор снабжен датчиком освещенности помещения (IRIS) для настройки яркости изображения , предусмотрена цифровая коррекция трапеции. |
Копи-доски.
Копи-доски - это мощный инструмент, необходимый при проведении совещаний или семинаров. Использование копи-доски позволяет сэкономить время и повысить эффективность работы, поскольку позволяет участникам не тратить время на то, чтобы переписывать важную информацию с доски в свои блокноты, а целиком сосредоточиться на сути выступления.
На копирующей доске можно писать и рисовать маркерами так же, как на обычной белой маркерной доске, но помимо этого, все ее содержимое можно еще и распечатать на встроенном принтере. Каждый участник обсуждения получит распечатки, точно отображающие ход обсуждения. Встроенный принтер позволяет распечатать содержимое копи-доски либо на обычной бумаге, либо на термобумаге, в зависимости от модели доски.
Большинство современных моделей копи-досок оснащено также интерфейсом для подключения к компьютеру, что позволяет сохранять сделанные на копирующей доске записи и рисунки в виде графических файлов, которые потом можно отредактировать, снабдить дополнительными пометками и разослать в электронном виде участникам совещания и другим заинтересованным лицам.
Plus Copyboard Color M 10S  |
Размер: 850х1240мм Ведущими производителями копи-досок являются Panasonic и Plus. |
Интерактивные доски.
Интерактивная доска (ИД) – это устройство, позволяющее лектору или докладчику объединить два различных инструмента: экран для изображения информации и обычную маркерную доску. ИД подключается к компьютеру и к проектору. На нее, как на экран, проецируется изображение как от любого источника (компьютерного сигнала или видеосигнала), с которого можно работать прямо на поверхности доски. Доска позволяет показывать слайды, видео, делать пометки, рисовать, чертить различные схемы как на обычной доске, в реальном времени наносить на проецируемое изображение пометки, вносить любые изменения и сохранять их в виде компьютерных файлов для дальнейшего редактирования, печати на принтере, рассылка по факсу или электронной почте.

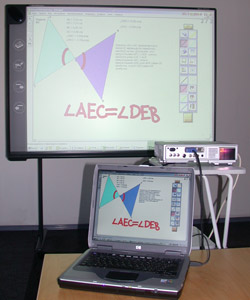

Hitachi StarBoard F-75 |
Беспроводная интерактивная доска, подключается к компьютеру и проектору, 1 доска - 4 функции:
|
Плазменные панели.
Плазменная панель представляет собой герметизированный пакет из двух стеклянных пластин с нанесенными на их внутреннюю поверхность управляющими электродами. Внутреннее пространство пакета разделено при помощи перегородок-сепараторов на множество ячеек. Изображение в плазменной панели формируется за счет свечения люминофора под воздействием ультрафиолетового излучения, возникающего при электрическом разряде в среде разреженного газа (электрический разряд в разреженном газе называется плазмой).
Плазменный телевизор - это плазменная панель с ТВ-тюнером в комплекте.
Hitachi 32PD5100E  |
Плазменная панель, вес 30,9 кг
|
Плазменные панели гораздо безопаснее кинескопных телевизоров. Они не создают вредных магнитных и электрических полей, так как в них отсутствуют устройства развертки и высоковольтный источник анодного напряжения кинескопа. Плазменные панели универсальны и могут использоваться не только в качестве телевизора, но и как дисплей персонального компьютера с большим размером экрана. Для этого все модели плазменных панелей помимо видеовхода (как правило, это AV-вход и вход S-VHS) оборудование еще VGA-входом. Такая панель незаменима для проведений презентаций, а так же при использовании многофункционального информационного табло при ее подключении к выходу персонального компьютера или ноутбука.
Плазменные панели имеют ряд явных преимуществ :
компактность (глубина не превышает 10-15 см),
малый вес при достаточно больших размерах экрана,
широкий угол обзора (160 градусов),
высококачественная цветопередача,
отсутствие геометрических искажений,
отсутствие неравномерности яркости по полю экрана,
отсутствие вредных для здоровья излучений;
невосприимчивость к воздействию магнитных полей,
высокая надежность,
возможность использования в ярко освещенных помещениях
Где используются плазменные панели?
Плазменные панели используются в диспетчерских и ситуационных центрах для вывода информации, доступной сразу для нескольких операторов, как с рабочего места оператора на конкретную плазменную панель, так и на всю видеостену из плазменных панелей под управлением контроллера видеостены.
Плазменные панели используются в конференц-залах, комнатах для совещаний и переговоров и учебных классах для проведения презентаций, конференций, совещаний, показа учебных материалов на большом экране.
Плазменные панели используются в ресторанах, кафе, барах, а также в магазинах и супермаркетах для трансляции на большом экране спортивных соревнований или демонстрации информации о товарах и услугах.
Плазменные панели используются на выставках для показа информации о компании или о товарах для посетителей выставки.
Плазменные панели - великолепное решение для домашнего кинотеатра . Плазменная панель - это телевизионный монитор , способный показывать телевидение высокой четкости, обычное телевидение и домашнее видео.
Документ- камеры. Документ-камеры – это особый класс телевизионных камер, предназначенных для передачи изображения документов, трехмерных объективов в виде видеосигналов на телевизор, монитор или с помощью проектора на экран. Докумет-камера объединяет в себе возможность оверхед-проектора, видеокамера, сканера, микроскопа, компьютера. Поскольку документ-камера работает в режиме прямой передачи, можно менять угол зрения и положения объектов в пространстве по ходу презентации.
 |
1024х768, зум х8-цифровой, х5-оптический, выходы DVI, VGA,S-видео, композитный, вход VGA, шея 34-46. Medium Avervision 330 - высококачественная настольная документ-камера бизнес-класса. Транслирует изображение трехмерных объектов и документов на экран с нужным увеличением. Позволяет не только транслировать живое изображение на экран, но и сохранять изображения в формате JPG на карту Compact Flash для передачи на компьютер. Возможна непосредственная передача данных в цифровом формате по USB. Лампа подсветки – для презентаций при слабом освещении. |
С помощью документ-камеры можно отображать рекламные материалы, документы, слайды, рентгеновские снимки и просто образцы продукции или какие-либо предметы.
Изображение, полученное с помощью документ-камеры, может быть введено в компьютер, показано на экране телевизора, передано через интернет, спроецировано на экран посредством мультимедиа-проектора.
Более подробно можно посмотреть информацию "Офисные видео-камеры"
на сайте: http://www.delight2000.com/succes.html?id_rub=3147
Слайд-проекторы.
Cлайд-проекторы используются для проецирования изображения с фотопленки на большой экран.
В настоящее время в России продается много моделей проекторов, отличающихся конструкцией магазинов (кассет) для слайдов, мощностью ламп и большим разнообразием дополнительных возможностей v вплоть до управления проекторами с помощью специальных компьютерных программ, что позволяет создавать сложные слайд-шоу с исключительно высоким качеством изображения.
Большинство слайд-проекторов работают со слайдами, изготовленными из пленки шириной 35 мм, однако существуют модели, рассчитанные на 60-миллиметровую пленку.
Сегодня эти аппараты по-прежнему популярны в образовании, науке, медицине, рекламе и шоу-бизнесе.
По типу конструкции их можно разделить на две основные группы: слайд-проекторы с линейным или с карусельным слайд-магазином. Линейный магазин может вмещать от 36 до 80 слайдов (в зависимости от толщины рамки). Подача слайдов осуществляется с помощью специального устройства захвата.
Карусельные магазины вмещают от 80 до140 слайдов. Подача слайда осуществляется просто под действием силы тяжести (слайд просто падает в проекционную ячейку), а возврат - с помощью подъемного устройства.
Яркость проецируемого изображения зависит от типа и мощности используемой лампы. Обычно в слайдvпроекторах используют галогенные лампы мощностью от 150 до 400 Вт. Существуют модели слайдvпроекторов, в которых применяются металло-галогенные или ксеноновые лампы мощностью до 1000 Вт. Такие проекторы обеспечивают наиболее высокую яркость изображения (до 10000 лм).
 |
LCD/2600 Лампа 150W/24V, ИК пульт управления, 3,6 кг Наивысшее качество изображения. Слайд-проекторы серии NOVAMAT. NOVAMAT EC 150 - лучший среди компактных слайд-проекторов. Элегантный дизайн. Инфракрасный пульт управляет прямым и обратным порядком демонстрации слайдов. Удобная кнопка позволяет корректировать настройку резкости изображения, высокоточный механизм перемещения объектива и инфракрасная автофокусировка ускоряют настройку резкости. В комплект входит стандартный объектив Color Paxon 2,8/85 мм MC и универсальный магазин. |
Слайд-проектор Braun Photo Technik Novamat MC 353 с индивидуальным экраном |
Автоматический слайд-проектор для проекции на экран или на стену. Лампа 150W/24V, ИК пульт управления, 4,6 кг. Проецирует на экран или на стену, работает с магазинами 3 систем (CS, LKM, универсальным).
|
